トーションばね(ねじりばね)トルク計算プログラム(フリーアクセス用)

トーションばね(ねじりばね)トルク計算を実行できます。

以下のフォームにデータを入力して計算実行するボタンをクリックしてください。

フリーアクセス用計算プログラムでは耐久性能面までは算出できません。
ご確認いただく場合には、計算後に表示される 無料相談 よりお問い合わせください。

※数値は半角で入力してください。

ばね計算Q&A
入力フォーム
材質
(必須)		 材料によって入手性が悪いものもある為、ご注文の際はご確認下さい。
線径 mm
(必須)
中心径 mm
(必須)

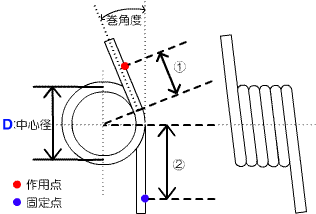

 上記図：Ｄ
巻数
[入力のヒント] 		巻
(必須)		 上記図：５巻（自然数：小数点以下は巻角度で入力下さい）
巻角度 °
(必須)		 上記図：巻角度
巻方向
作用点 mm 作用点：上記図①　固定点：上記図②
コイル中心から半径での指示の場合は、下段黄色の枠（３つとも）入力してください。そうでない場合は左青枠に数値を入力して下さい。
固定点 mm
第一たわみ角度
[入力のヒント] 		°
(必須)
第二たわみ角度 °
(必須)
荷重方向 巻込む ばねを巻き戻す方向に使用する場合は、チェックを外して下さい。
コイル中心〜作用点 mm アームの長さが径の中心から測定ピン中心までの半径で図面指定がある場合には、ここにその長さを入力してください。
コイル中心〜固定点 mm
測定ピンの太さ mm 測定するピンの径を入力してください。ピンを使わず直接トルクを掛ける場合は、０を入力し てください。
※荷重公差、寸法公差については、JIS B 2704, JIS B2709に準じています。

フォームが表示されるまでしばらくお待ち下さい。

恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。
